Revit-Content TGA

Professionelle TGA-Planung in Revit

Wer mit Revit in der Gebäudetechnik arbeitet, weiß: Modellierung und Plandarstellung gelingen meist schnell – entscheidend wird es bei Berechnung, Dimensionierung, Ausschreibung und der Übergabe von Daten an andere Fachsysteme.

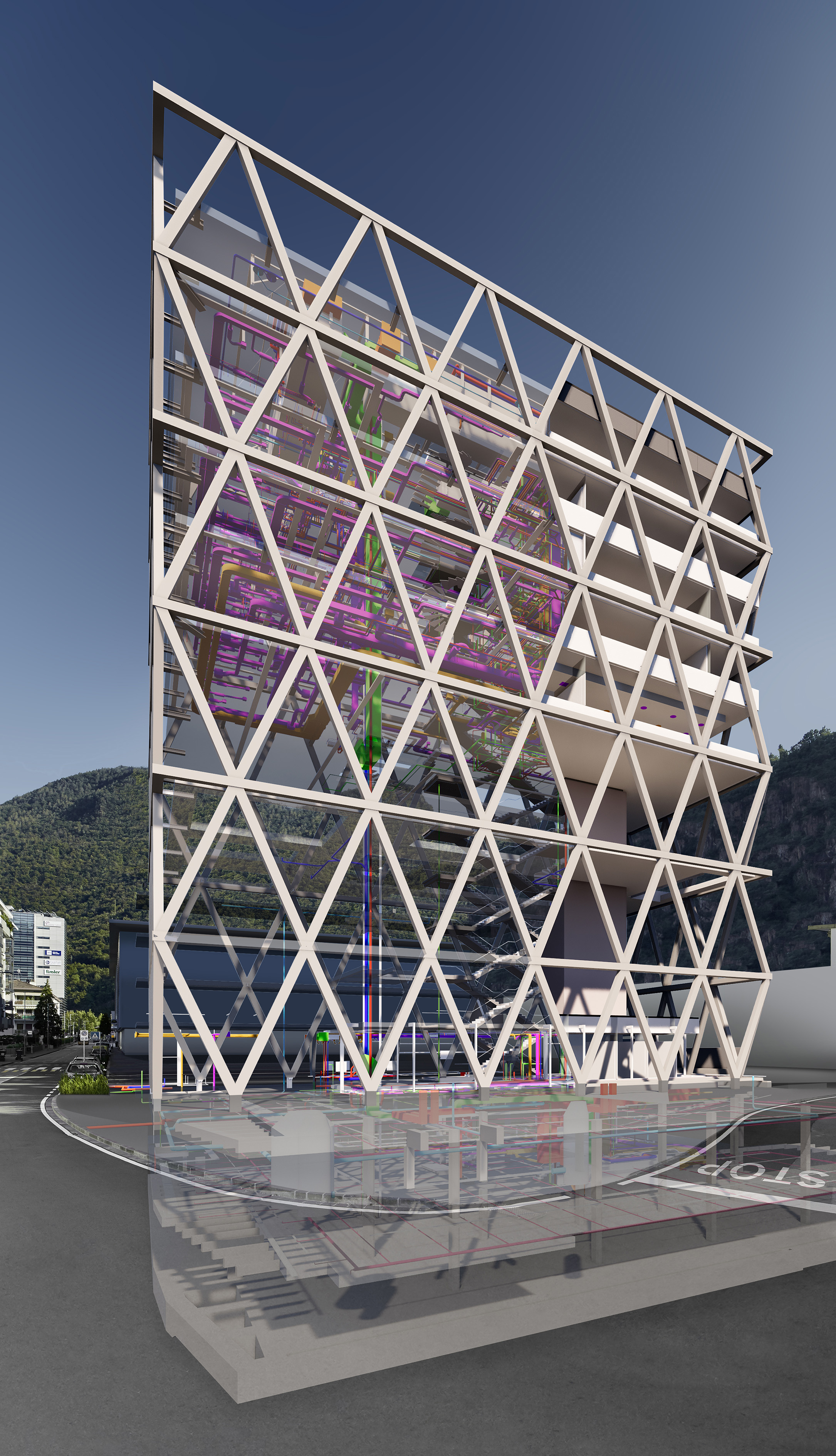

4 Erfolgsbausteine

Mit unserem Revit-Content bieten wir eine praxistaugliche und zukunftssichere Gesamtlösung für fortgeschrittene BIM-Planung in der TGA.

Template, Familienkatalog, Schemaplanung und Datenmodell greifen nahtlos ineinander und schaffen die Grundlage für strukturierte Prozesse, belastbare Berechnungen und eine stabile Datenbasis über alle Projektphasen hinweg.

Die vier Bausteine unseres Systems:

üUmfangreicher 3D-Familienkatalog für alle TGA-Gewerke: HKLSE

üVollständiger 2D-Katalog für intelligente Schemaplanung in Revit

üRevit-Template als stabiler Projektstandard

üEinheitliches Datenmodell für verlässliche Auswertung und Berechnung

Zusammen bilden sie die Basis für konsistente, skalierbare und zukunftssichere BIM-Prozesse in der technischen Gebäudeausrüstung.

Unser Content – Ihr Mehrwert

Unser Revit-Content für die TGA unterstützt Sie in allen Planungsphasen – strukturiert, skalierbar und praxiserprobt.

Ihre Vorteile im Überblick:

üherstellerneutraler Aufbau für maximale Flexibilität

üverlässliche Berechnungsgrundlagen direkt im Modell

üstabile Schnittstellen zu Solar Computer, Linear und iTWO

üeinheitliche Darstellung über alle Projekte hinweg

übelastbare Auswertungen für Kostenplanung und Ausschreibung

ülaufende Weiterentwicklung und regelmäßige Updates

So entsteht ein System, das Planung, Berechnung und Dokumentation optimal miteinander verbindet.

Neugierig? Besuchen Sie unseren Online-Familienkatalog!

Preise

Preismodell Content und Support

> Download PDF

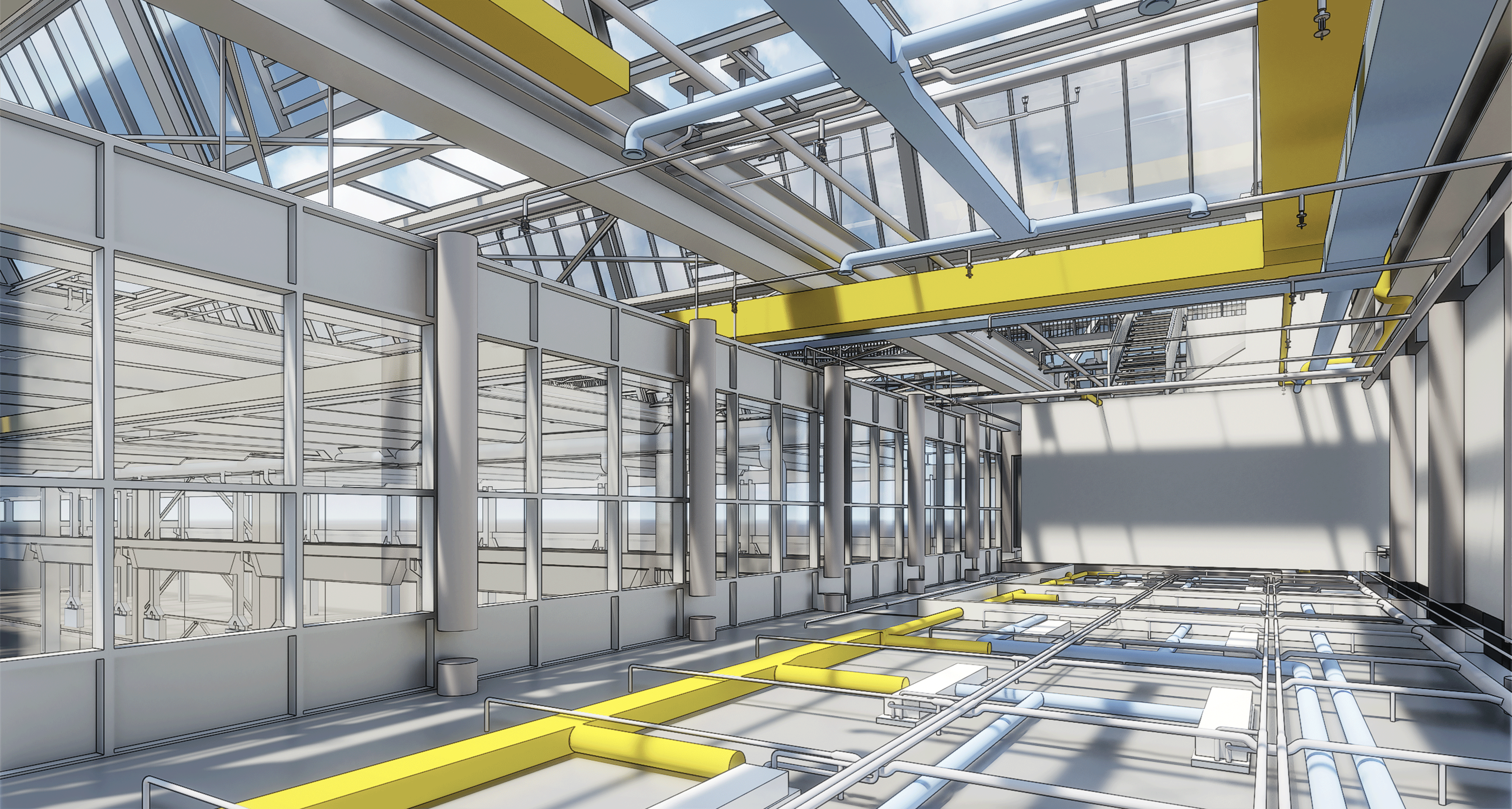

Familienbibliothek TGA - Das Herzstück Ihres BIM-Setups

Revit-Familien sind die Grundbausteine jedes technischen Gebäudemodells – von Heizkörpern über Lüftungskomponenten bis hin zu Sanitär- und Elektroelementen.

Gemeinsam mit dem Template bildet eine leistungsfähige Bibliothek die Voraussetzung für professionelle Planung, verlässliche Berechnungen und stabile Datenübergaben.

Unsere Bauteile sind bewusst herstellerneutral aufgebaut und eignen sich dadurch ideal für:

üneutrale Ausschreibung

üschnelle Berechnung (z.B. mit Linear oder Solar Computer)

üflexible Produktauswahl in späteren Projektphasen

üErleichterte As-built-Dokumentation

Familienbibliothek TGA - Das Herzstück Ihres BIM-Setups

Qualität, Struktur und Performance

Die Bauteilbibliothek umfasst über 1.800 Elemente aus allen TGA-Bereichen und wird laufend gepflegt und erweitert.

Merkmale:

ünormgerechte 2D-Darstellung in allen Projektphasen

üperformance-orientierte und phasengerechte Detaillierung (LOG 100–300)

üKollisionskörper für Wartungs- und Servicezonen

üintegrierte Anschlusspunkte für Elektro- und Netzplanung

üeinheitliche Parameter- und Attributstruktur für Auswertung und Berechnung

üEinheitlicher Aufbau 3D- und 2D-Schemafamilien

üKostengruppen- und Gewerke-Kennzeichnung (DIN 276, ÖN-B 1801-1)

Das Ergebnis: stabile Modelle, bessere Performance und eine konsistente technische Datenbasis.

Neugierig? Besuchen Sie unseren Online-Familienkatalog!

Revit-Template TGA - Der digitale Firmenstandard für Ihre Projekte

Das TGA-Template bündelt alle wichtigen Voreinstellungen und sorgt für ein strukturiertes, einheitliches Arbeiten über alle Gewerke hinweg.

Es enthält unter anderem:

üVorkonfigurierte Systemfamilien (wie Leitungen und Kabeltrassen)

üeinheitliche Projektstrukturen und Benennungslogiken

üvordefinierte Bauteillisten und Auswertungen nach Kostengruppen

ünormgerechte Ansichten und Plandarstellungen

üabgestimmte Schnittstellen für IFC-Datenexport und -import

Vorkonfigurierte Datenübergaben an Linear und Solar Computer

Revit-Template TGA - Der digitale Firmenstandard für Ihre Projekte

Effizient arbeiten – von Anfang an

Bessere Zusammenarbeit

Einheitliche Benennung von Elementen, Parametern und Attributen erleichtert die Abstimmung zwischen Architektur, Tragwerksplanung und TGA.

Schnelle und verlässliche Mengenermittlung

Vordefinierte Listen und Auswertungen ermöglichen strukturierte Massenermittlungen und unterstützen Kostenplanung und Ausschreibung.

Optimierte Schnittstellen

Daten können stabil an andere Systeme übergeben werden – insbesondere an Berechnungs- und Simulationssoftware wie Linear und Solar Computer

Vergleichbare Daten über alle Projekte hinweg

Ihre Projekte folgen einem einheitlichen Standard – und werden so erst vergleichbar. Ergebnisse können übertragen und Erkenntnisse zentral ausgewertet werden.

Vorkonfigurierte Kostengruppen

Alle Familien sind, sofern die möglich ist, bereits mit Kostengruppen nach DIN 276 und ÖN-B 1801-1 vorkonfiguriert. Ein eigenes Tool hilft Ihnen, die Lücken automatisiert zu schließen.

Berechnung direkt aus dem Modell - und aus dem Schema!

Während im Hochbau die Visualisierung im Vordergrund steht, liegt der Schwerpunkt in der TGA auf der technischen Berechnung.

Unser Content ist gezielt darauf ausgelegt, Modelle als belastbare Grundlage für Dimensionierung und Simulation zu nutzen.

So wird das Revit-Modell zur zentralen Arbeitsbasis für Planung, Auswertung und Berechnung.

Berechnung direkt aus dem Modell - und aus dem Schema!

Schnittstellen als Schlüssel zu effizienten TGA-Workflows

Optimierte Schnittstellen bestehen insbesondere zu:

üSolar Computer

üLinear

üAlpi Caneco

üiTWO

üReLux, DiaLux

Damit sind unter anderem möglich:

üHeiz- und Kühllastberechnungen

üRohrnetz- und Luftkanalberechnungen

üÜbernahme von Produktkennwerten

üRückübertragung von Dimensionierungen ins Modell

üKunstlicht- und Tageslichtberechnungen

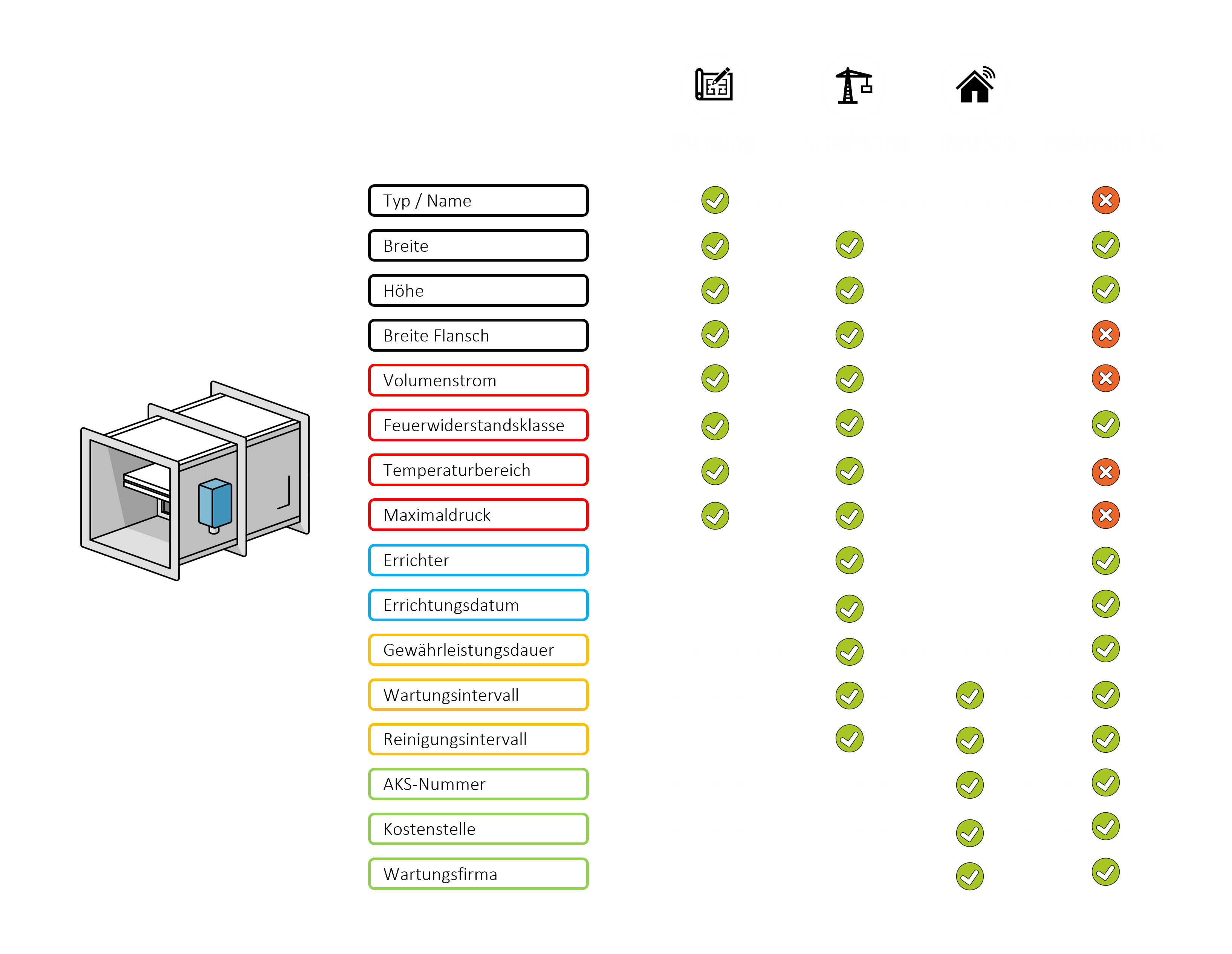

Datenmodell

Ein durchgängiges, alphanumerisches Datenmodell ist die Grundlage für alle erweiterten BIM-Anwendungsfälle in der TGA.

Alle Familien bauen auf einer einheitlichen Parameterstruktur auf. Das ermöglicht:

üverlässliche Auswertungen in Bauteillisten

üideale Grundlage für Kostenplanung und Ausschreibung

üsaubere IFC-Übergaben für Prüfprozesse

üDatenaustausch mit Berechnungs- und Simulationsprogrammen

So entsteht eine konsistente Datenbasis über Planung, Ausführung und Betrieb hinweg.

Sie wollen es ausprobieren?

Niemand kauft einen Arbeitsstandard, ohne ihn zu testen. Darauf sind wir vorbereitet!

Mit unserer „Revit-Sandbox“ geben wir Ihnen die Möglichkeit, all unsere Produkte ausführlich einem Praxistest zu unterziehen.

üBrowserbasiert

üOhne Installation

üEinfache Anmeldung

üKeine Funktionsbeschränkungen

üVolles Portfolio: Content + Addins

Überzeugen Sie sich selbst!

Hier geht’s zur Revit-Sandbox
